刷卡投币充电站安装及耗材参照标准

文章来源：本站      浏览量：880      发布日期：2019-06-21

一、目的：

 1、安装位置及相关尺寸

 2、明确安装所需要的耗材标准

二、安装示意图及简要说明：

简要说明

     （1）箱体尺寸为：高360宽260厚120（单位;MM）;’

     （2）箱体颜色材质：黑色，冷轧钢板外表抛光处理后喷塑；

     （3）固定方式：壁挂式；

     （4）主电源线采用国标2.5BV单股线，公共零线采用国标2.5BV单股线，分控火线采

         用国标1.5BV单股线，明装采用35或34线槽固定，或者用20线管，插座采

       用正泰2眼专用插座或德力西专用5眼插座；

     （5）箱内安装有德力西短路开关，主电源起始端安装有德力西32A漏电保护器；

     （6）机箱离地面高度1.5米左右（可以根据实际情况调整），2个插座之间间距为

          70CM--90CM,插座距离地面75CM--85CM;

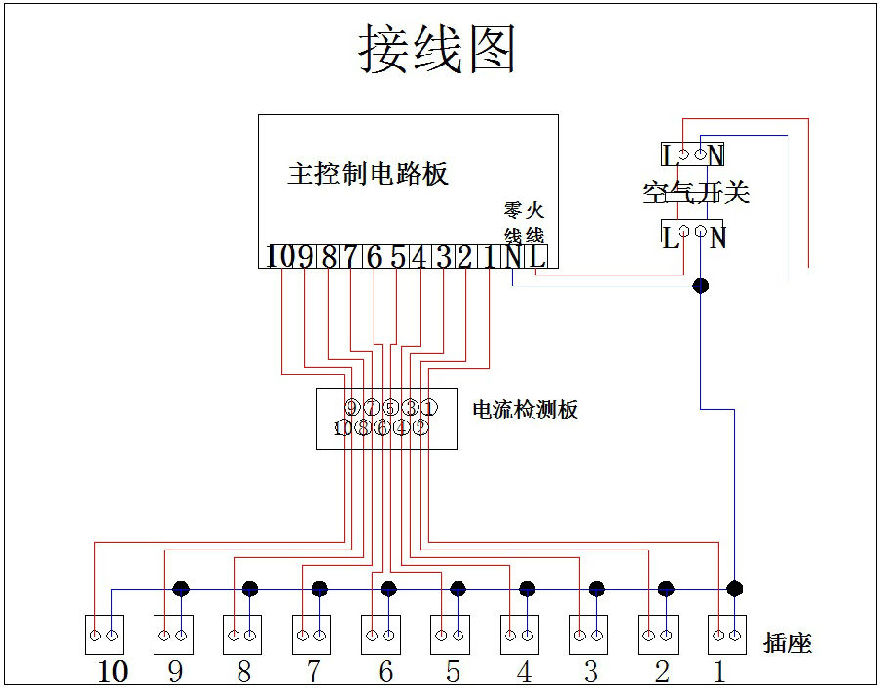

     （7）接线示意图如下：
